מצלמה תרמית משמשת לזיהוי שינויי טמפרטורה חריגים על פני קירות, תקרות וריצוף, כאשר יש חשד להשפעה של מים, צנרת פעילה או רטיבות שמתפשטת בתוך שכבות המבנה. הבדיקה מתמקדת בקריאה נכונה של התמונה התרמית, בהשוואה בין אזורים סמוכים ובהבנה האם הממצא מתאים לנזילה פעילה, שאריות רטיבות או צורך בבדיקה משלימה.

ייעוץ טלפוני מהיר איך הבדיקה מתבצעת

זיהוי הפרשי טמפרטורה

פענוח מקצועי של הממצאים

שילוב בדיקות לפי הצורך

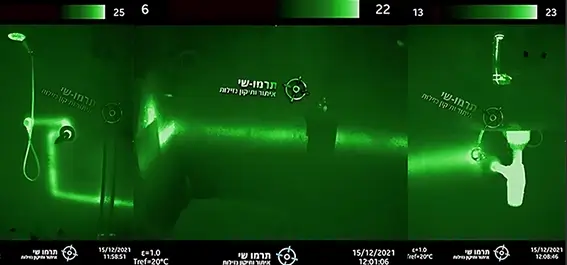

איתור נזילות במצלמה תרמית עם צילום תרמי של אזור רטיבות

צילום תרמי לאבחון אזור חשוד

הבנת הממצא התרמי

מה מצלמה תרמית מזהה בפועל

מצלמה תרמית קולטת קרינת חום ומציגה תמונה המבוססת על הבדלי טמפרטורה. כאשר מים מתפשטים מאחורי קיר, בתוך תקרה או מתחת לריצוף, הם עשויים להשפיע על הטמפרטורה של החומר שמעליהם.

זיהוי שינויי טמפרטורה בקירות תקרות ורצפות

בבדיקה תרמית ניתן לזהות אזורים שבהם הטמפרטורה שונה מהסביבה הקרובה. שינוי כזה עשוי להופיע סביב צנרת מים, בקו תקרה, מאחורי קיר מקלחת, באזור ריצוף או סמוך לנקודת חדירת מים.

הבדל בין ממצא תרמי לבין מקור נזילה ודאי

ממצא תרמי אינו תמיד הוכחה חד משמעית למיקום הנזילה. לפעמים המצלמה מזהה את המקום שאליו המים הגיעו, ולא בהכרח את המקום שממנו הם התחילו.

השוואת שטח בזמן אמת: מראה עיניים רגיל מול צילום תרמי של אותו קיר

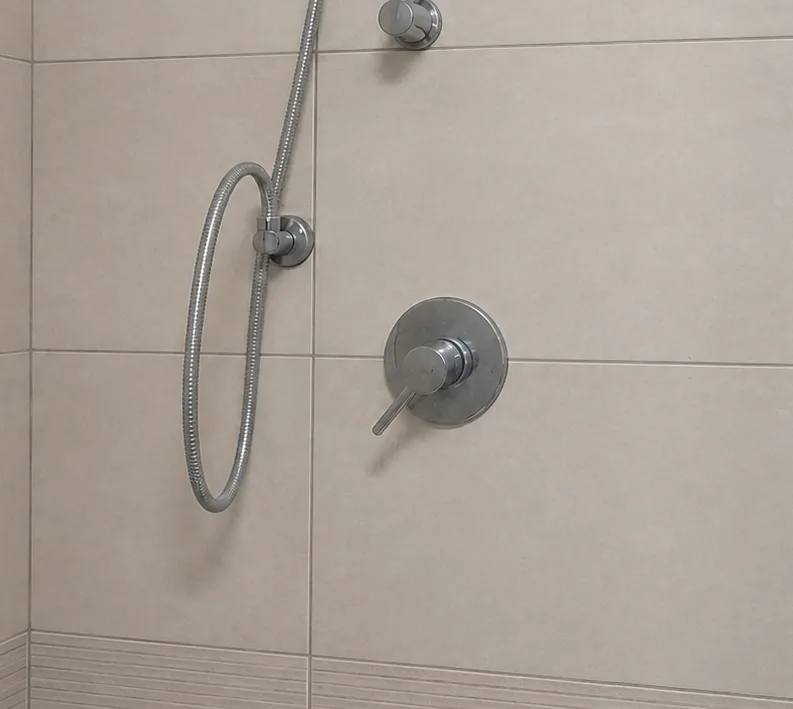

מצלמה רגילה תמונה במצלמה רגילה של קיר מקלחת ללא סימן רטיבות גלוי

מראה ויזואלי חיצוני: קיר המקלחת נראה יבש לחלוטין, תקין וללא כל עדות חיצונית לרטיבות, עובש או נזילה סמויה.

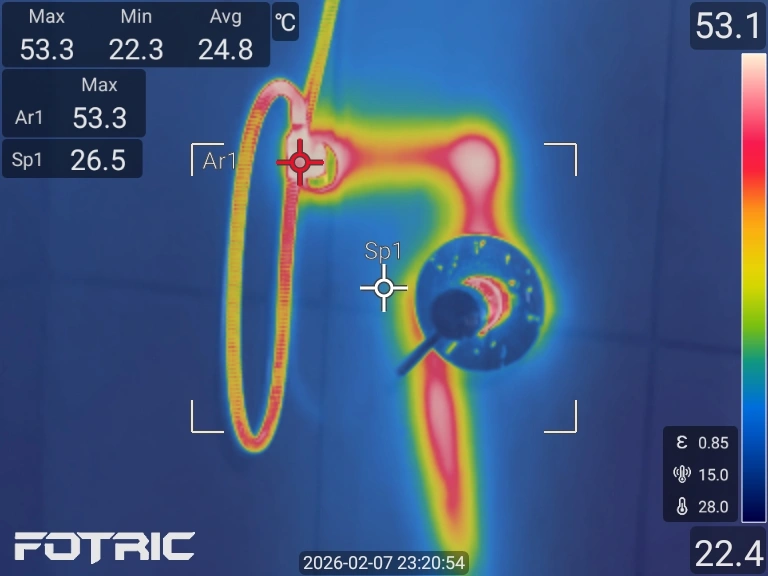

מצלמה תרמית צילום תרמי של אותו אזור שמראה שינויי טמפרטורה מאחורי חיפוי הקיר

אבחון תרמי מדויק: לאחר הזרמת מים חמים בצנרת למשך מספר דקות, הצילום התרמי חושף את תוואי הצנרת מאחורי חיפוי הקיר לפי שינויי טמפרטורה על פני האריחים.

איך זה עובד בפועל ולמה נדרש פענוח מקצועי?

במקום לטעון באופן לא מקצועי שהמצלמה "רואה דרך קירות", התהליך פועל על בסיס חוקי הפיזיקה ופיזור חום: המים החמים המוזרמים בצנרת מחממים את גוף הצינור עצמו. החום עובר מהצינור אל חומרי הבנייה הסובבים אותו וממשיך להשפיע על טמפרטורת פני השטח של האריחים החיצוניים. המצלמה התרמית מזהה את הדפוס התרמי והפרשי החום הללו, ובכך מאפשרת לנו למפות ולהבין את מסלול הצנרת בלי לפתוח את הקיר ובלי לשבור אריחים לצורך הזיהוי הראשוני.

התאמה מקצועית

מתי נכון להשתמש במצלמה תרמית

צילום תרמי מתאים כאשר קיימים סימני רטיבות או חשד לרטיבות סמויה, ויש צורך להבין האם קיימים שינויי טמפרטורה חריגים בקירות, בתקרה או בריצוף. הבדיקה יעילה במיוחד כאשר ניתן להשוות בין אזור חשוד לאזורים סמוכים ולבדוק האם הממצא מתאים לכיוון של נזילה פעילה או התפשטות רטיבות.

מתאים כאשר יש סימנים בשטח

כתמי רטיבות, קילופי צבע, עובש, ריח טחב, תקרה מוכתמת, אזור קר בריצוף או חשד לרטיבות לאחר שימוש במקלחת, במטבח או במערכת מים סמוכה.

פחות מתאים כבדיקה יחידה

כאשר אין הפרש טמפרטורה ברור, כאשר הרטיבות ישנה או יבשה, כאשר הצנרת עמוקה מאוד, או כאשר מקור הכשל קשור לביוב, מרזב, איטום או חדירת מי גשמים.

ציוד, ניסיון והסמכות

מי מפענח את הצילום התרמי

צילום תרמי מספק מידע חשוב על שינויי טמפרטורה, אך הפענוח המקצועי קובע מה המשמעות של הממצא בשטח. לכן בבדיקה משלבים בין איכות הצילום, תנאי המבנה, סימני הרטיבות וניסיון מקצועי באבחון כשלים.

מצלמה תרמית מקצועית מדגם FOTRIC 348A

בבדיקות תרמיות נעשה שימוש במצלמה תרמית מקצועית מדגם FOTRIC 348A, בעלת רזולוציית אינפרה אדום של 640×480. המצלמה מסייעת לזהות הפרשי טמפרטורה עדינים על פני קירות, תקרות וריצוף, ולמפות אזורי חשד לפני החלטה על פתיחה או תיקון.

FOTRIC 348A מצלמה תרמית מקצועית

640×480 רזולוציית אינפרה אדום

פענוח בשטח בדיקה לפי מבנה הנכס והסימנים בפועל

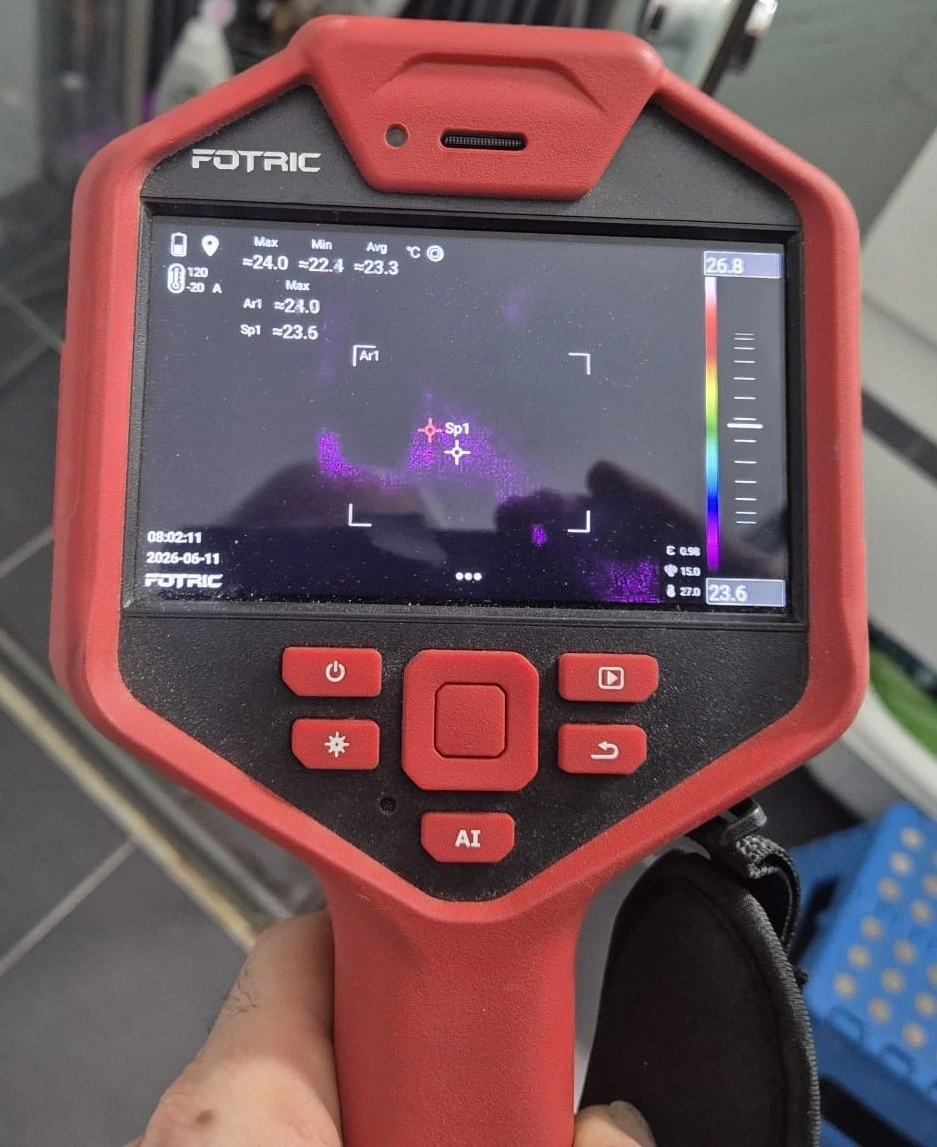

מצלמה תרמית מקצועית FOTRIC 348A בזמן בדיקת איתור נזילות בשטח — מצלמה תרמית FOTRIC 348A בזמן בדיקה בשטח, עם נתוני טמפרטורה וממצא תרמי על גבי המסך.

איציק שי דגן

מאתר נזילות מוסמך ובעל תעודת עד מומחה

בעל ניסיון של למעלה מארבעים שנה באיתור נזילות, מערכות מים, ביוב, ניקוז ותשתיות מבנה. במסגרת עבודתו הוא משלב בדיקה בשטח, שימוש במכשור מקצועי והצלבת ממצאים כדי לאבחן את מקור הרטיבות לפני קבלת החלטה על תיקון או פתיחה.

מספר תעודת עד מומחה: 1959612

אלון כהן

הנדסאי בניין בתחום הנדסה אזרחית וניהול

מביא לתהליך האבחון הסתכלות מבנית ומערכתית על מעטפת הבניין, קשרי מערכות, איטום וניקוז. הידע ההנדסי עוזר לבחון לא רק את סימן הרטיבות הנראה לעין, אלא גם את הדרך שבה מים יכולים לנוע בתוך המבנה.

מספר דיפלומה: 191816

כך מתקבלת בדיקה מאוזנת יותר: המצלמה התרמית מצביעה על אזור חשוד, והפענוח המקצועי בודק את הממצא ביחס למסלול הצנרת, סוג המבנה, סימני הרטיבות והצורך בבדיקות משלימות.

לצפייה בתעודות והסמכות בעמוד אודות

תהליך הבדיקה

איך מתבצעת בדיקת איתור נזילות במצלמה תרמית

בדיקה תרמית מקצועית לא מבוססת על צילום נקודתי בלבד. התהליך כולל הבנה של סימני הרטיבות, סריקה תרמית של האזור החשוד, השוואה בין אזורים סמוכים, פענוח מקצועי של התמונה ובדיקות משלימות כאשר צריך לאמת את מקור הכשל.

בירור הסימנים והיסטוריית הרטיבות

בודקים מתי הופיעו הסימנים, האם הם מחמירים אחרי שימוש במים, האם בוצע תיקון קודם, והאם קיימים אזורים סמוכים כמו מקלחת, מטבח, צנרת מים או תקרה שמושפעת מדירה מעל.

סריקה תרמית של האזור החשוד

מצלמים את הקיר, התקרה, הריצוף או האזור הסמוך לצנרת, ובודקים האם קיימים שינויי טמפרטורה חריגים ביחס לאזורים יבשים ונקיים בסביבה הקרובה.

השוואה בין אזורים סמוכים

לא מסתמכים על צבע אחד במסך. משווים בין אזורים דומים, בודקים את כיוון ההתפשטות ומוודאים שהממצא אינו נובע ממזגן, שמש, בידוד, צנרת חמה או מקור חום אחר.

אימות עם בדיקות משלימות לפי הצורך

כאשר התמונה התרמית מצביעה על אזור חשוד אך לא מספיקה לקביעה מלאה, משלבים מד לחות, בדיקת לחץ, גז סמן, מכשיר אקוסטי או צילום סיב אופטי לפי סוג המערכת והחשד בשטח.

סיכום ממצאים והמלצה להמשך

בסיום הבדיקה מקבלים הסבר ברור על הממצא התרמי, האם יש חשד לנזילה פעילה, האם נדרשת בדיקה נוספת ומהו אזור הפעולה הנכון לפני פתיחה או תיקון.

חשוב לדעת

מתי מצלמה תרמית פחות מתאימה?

מצלמה תרמית היא כלי חשוב לצמצום אזור חשוד, אך היא אינה פתרון קסם ואינה קובעת לבדה את מקור הנזילה בכל מצב. כדי להגיע לאבחון מדויק יותר, חשוב להבין מתי צילום תרמי לבדו אינו מספיק ומתי נכון לשלב בדיקות נוספות.

מצבים שבהם צילום תרמי לבדו אינו מספיק

כאשר הנזילה עמוקה מאוד מתחת לריצוף או באדמה: המצלמה מזהה שינויי טמפרטורה על פני השטח בלבד. היא אינה רואה מים בעומק הקרקע, מתחת לשכבות בטון עבות או מתחת למצע ריצוף עמוק.
כאשר אין שינוי טמפרטורה ברור בזמן הבדיקה: אם טמפרטורת המים או הרטיבות דומה לטמפרטורת הקיר, התקרה או הרצפה, לדוגמה בנזילת ניקוז, מי גשמים או רטיבות ישנה, התמונה התרמית עלולה להיות פחות חד משמעית.
כאשר קו המים אינו פעיל בזמן הסריקה: במקרים רבים נדרשת הזרמה של מים חמים או קרים כדי ליצור דפוס תרמי ברור. אם הקו מנותק, ריק או אינו בשימוש בזמן הבדיקה, ייתכן שלא יופיע ממצא תרמי מספק.
כאשר יש השפעה חזקה של שמש, מזגן או בידוד: שמש ישירה, משב קור ממזגן, בידוד, חללים מאחורי קיר או חומרי בנייה שונים יכולים ליצור הבדלי טמפרטורה שאינם קשורים לנזילה.
כאשר צריך להוכיח איבוד לחץ בקו מים: צילום תרמי יכול להצביע על אזור חשוד, אך הוא אינו מוכיח אם קו מים מאבד לחץ. במצב כזה נדרשת בדיקת לחץ ייעודית לצנרת.

למה זה יתרון עבורכם?

אבחון מקצועי לא מסתמך על צבעים בתמונה בלבד. ההבנה מתי לא להסתפק במצלמה תרמית מאפשרת לבחור בדיקה משלימה נכונה, לצמצם טעויות ולהימנע מפתיחה מיותרת במקום הלא נכון.

מתי נדרשת בדיקה משלימה?

כאשר תנאי השטח אינם מאפשרים קריאה תרמית חד משמעית, משלבים לפי הצורך בדיקת לחץ, מדידת לחות, מכשיר אקוסטי, גז סמן או צילום סיב אופטי עד לקבלת תמונה מקצועית וברורה יותר.

שילוב בדיקות

אבחון מדויק יותר מתקבל מהצלבת ממצאים

כאשר הממצא התרמי אינו מספיק לקביעה מלאה, בודקים אותו יחד עם בדיקות נוספות לפי סוג הבעיה: לחץ מים, מדידת לחות, האזנה אקוסטית, גז סמן או צילום פנימי של קווי ניקוז.

המטרה אינה להפעיל כמה שיותר המטרה אינה להפעיל כמה שיותר מכשירים, אלא לבחור את הבדיקה הנכונה לפי תנאי השטח, סוג הצנרת, מיקום הרטיבות ורמת הוודאות הנדרשת לפני תיקון, פתיחה או הכנת דוח..

שילוב מכשירים לאיתור נזילות מים כולל מצלמה תרמית מד לחות ובדיקות משלימות

אבחון מבוסס הצלבת ממצאים

העיקרון המקצועי: ככל שמצליבים יותר ממצאים רלוונטיים מאותו אזור, כך ניתן לקבל תמונה ברורה יותר: האם קיימת נזילה פעילה, האם מדובר ברטיבות כלואה, האם קו מים מאבד לחץ, או האם מקור הבעיה קשור לניקוז, איטום או חדירת מים.

בדיקת לחץ לצנרת מתאימה כאשר צריך לבדוק האם קו מים חמים, קרים או הסקה מאבד לחץ. איתור נזילות בגז סמן נכנס לתמונה כאשר הנזילה סמויה, עמוקה או אינה ברורה בצילום תרמי. איתור נזילות במכשיר אקוסטי מתאים כאשר יש חשד לדליפה בצנרת מים בלחץ ונדרש איתור לפי רעשי זרימה. מדידת לחות ומיפוי רטיבות עוזרת להבין את עומק הרטיבות, היקף ההתפשטות והאם מדובר ברטיבות כלואה. צילום סיב אופטי מתאים כאשר החשד קשור לקווי ניקוז, מרזבים, חללים צרים או מערכת סמויה.

דוגמאות מהשטח

דוגמאות לממצאים בצילום תרמי

צילום תרמי יכול להציג דפוסי טמפרטורה שונים בהתאם לסוג הכשל, מיקום הצנרת, חומרי המבנה ותנאי הסביבה בזמן הבדיקה. לכן לא מפרשים את התמונה לפי צבע בלבד, אלא בוחנים את הממצא ביחס לסימני הרטיבות, מיקום מערכת המים והבדיקות המשלימות שנדרשות בשטח.

קיר פנימי

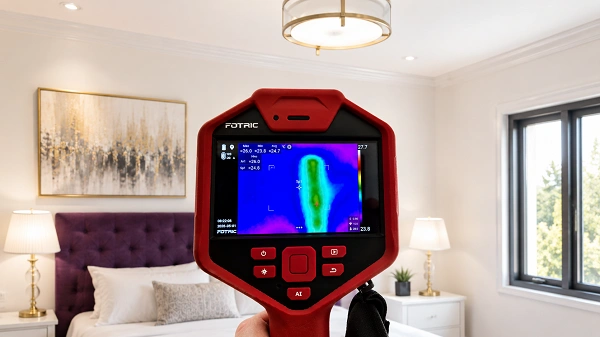

שינוי טמפרטורה בקיר פנימי

אזור קר או חם ביחס לסביבה יכול להעיד על פיזור רטיבות, תוואי אפשרי של צנרת או השפעה תרמית אחרת שדורשת בדיקה מקצועית. הממצא אינו קובע לבדו את מקור הנזילה, אך הוא עוזר לצמצם את אזור החשד.

תקרה

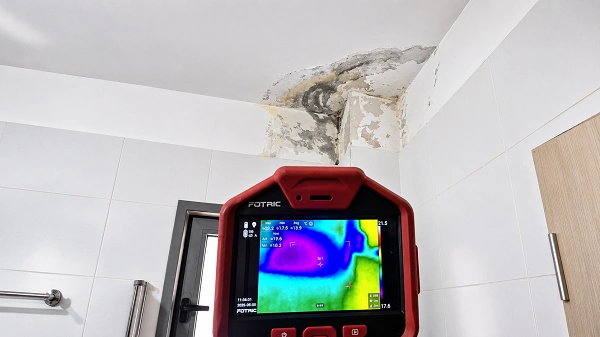

פיזור רטיבות בתקרה

בצילום תרמי ניתן לעיתים לראות אזור חריג שמתפשט מעבר לכתם הגלוי בתקרה. ממצא כזה עשוי להצביע על מסלול התפשטות מים, אך מקור הכשל יכול להיות רחוק יותר ולכן נדרשת בדיקה של האזור שמעל התקרה או סביב נקודות מים סמוכות.

מתחת לריצוף אזור חשוד מתחת לריצוף בצילום תרמי

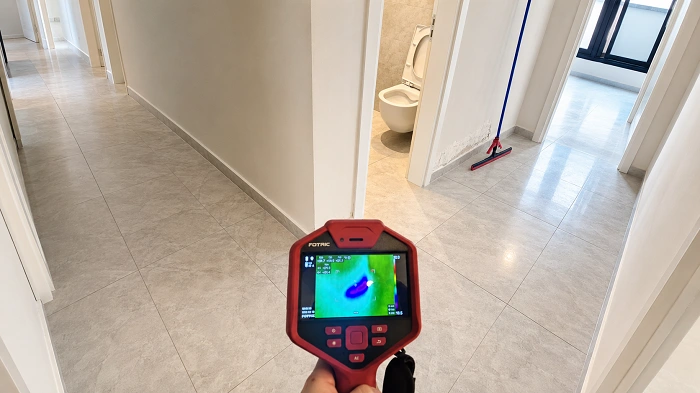

אזור חשוד מתחת לריצוף

שינוי תרמי באזור הרצפה או סמוך לפנלים יכול לרמז על פיזור מים מתחת לשכבות הריצוף. מאחר שסוג הריצוף, עומק הרטיבות ושכבות המצע משפיעים על הקריאה התרמית, מומלץ לשלב במקרים כאלה גם מדידת לחות ומיפוי רטיבות.

בסיום הבדיקה

מה מקבלים לאחר בדיקת איתור נזילה במצלמה תרמית

בסיום הבדיקה מקבלים הסבר ברור על הממצא התרמי, אזורי החשד ורמת הוודאות. אם התמונה התרמית מצביעה על כיוון ברור, ניתן להמליץ על המשך טיפול ממוקד. אם הממצא אינו חד משמעי, מסבירים איזו בדיקה משלימה נדרשת לפני תיקון או פתיחה.

הסבר על הממצאים ורמת הוודאות

בסיום הבדיקה מוסבר מה נראה בצילום, מה רמת הוודאות של הממצא, והאם מדובר בכיוון ברור לפעולה או באזור חשוד שדורש אימות נוסף.

המלצה להמשך בדיקה או תיקון

לאחר הפענוח ניתן להמליץ האם נכון לבצע תיקון ממוקד, בדיקה משלימה, פתיחה נקודתית, מעקב אחר האזור או בדיקה נוספת בתנאי הפעלה מתאימים.

אפשרות לתיעוד מסודר לפי צורך

כאשר נדרש תיעוד מסודר, ניתן להכין סיכום ממצאים הכולל תמונות, אזורי חשד, הסבר מקצועי והמלצות להמשך טיפול בהתאם לממצאים בשטח.

שאלות נפוצות

שאלות נפוצות על מצלמה תרמית לאיתור נזילות

לפני שמסתמכים על צילום תרמי, חשוב להבין מה המצלמה באמת מציגה, מתי היא מספקת כיוון מקצועי חזק, ובאילו מצבים צריך לשלב אותה עם בדיקות נוספות.

האם מצלמה תרמית רואה מים בתוך הקיר?

לא. מצלמה תרמית אינה מצלמת מים בתוך הקיר. היא מציגה הבדלי טמפרטורה על פני השטח, ולכן צריך לפענח את התמונה לפי מבנה הקיר, מסלול הצנרת, תנאי הסביבה וסימני הרטיבות בפועל.

מה בעצם רואים בצילום תרמי?

בצילום תרמי רואים אזורים חמים או קרים ביחס לסביבה הקרובה. כאשר מים משפיעים על חומרי המבנה, הם עשויים ליצור סימן תרמי חריג, אך אותו סימן חייב להיבדק בהקשר מקצועי ולא לפי צבע בלבד.

האם מצלמה תרמית מתאימה לכל נזילה?

לא בכל מצב. מצלמה תרמית יעילה כאשר קיים הפרש טמפרטורה שניתן לזהות על פני השטח. אם הצנרת עמוקה, הרטיבות ישנה, האזור מושפע משמש או שאין שינוי תרמי ברור, ייתכן שיהיה צורך בבדיקה משלימה.

מתי צריך לשלב מד לחות יחד עם מצלמה תרמית?

כאשר רוצים לבדוק האם האזור שמופיע בצילום התרמי באמת רטוב ביחס לחומר סביבו. המצלמה מציגה דפוס תרמי, ומד הלחות עוזר לבדוק את רמת הלחות בחומר עצמו.

האם צבע כחול או אדום במסך אומר שיש נזילה?

לא בהכרח. צבע במסך התרמי מצביע על טמפרטורה יחסית, לא על מים. שינוי צבע יכול להיגרם גם ממזגן, שמש, בידוד, צנרת חמה, מתכת, חלל אוויר או מקור חום סמוך.

האם צילום תרמי מתאים גם לריצוף?

במקרים מסוימים כן. אם הרטיבות או הצנרת משפיעות על הטמפרטורה של פני הריצוף, ניתן לזהות אזור חריג. כאשר הרטיבות עמוקה או אחידה מדי, נדרש לעיתים שילוב עם מד לחות או בדיקות נוספות.

האם צריך להפעיל מים בזמן הבדיקה?

לפעמים כן. במקרים מסוימים הפעלת מים חמים, מים קרים או שימוש במערכת הרלוונטית עוזרים ליצור תנאי בדיקה טובים יותר ולראות האם מופיע שינוי תרמי שמתאים לכיוון החשוד.

האם צילום תרמי מספיק כדי להחליט איפה לתקן?

לפעמים כן, אך לא תמיד. כאשר הממצא התרמי ברור ותואם את תוואי הצנרת והסימנים בשטח, הוא יכול לתת כיוון חזק. כאשר קיימת אי ודאות, נכון לאמת את הממצא לפני פתיחה או תיקון.

רוצים לבדוק אם מצלמה תרמית מתאימה למקרה שלכם?

לפני שמחליטים על תיקון, פתיחה או שבירה, כדאי לדבר קודם עם מאתר נזילות ולהבין האם צילום תרמי יכול לתת כיוון ברור, או שצריך לשלב בדיקה נוספת לפי הסימנים בשטח.
